Typ C

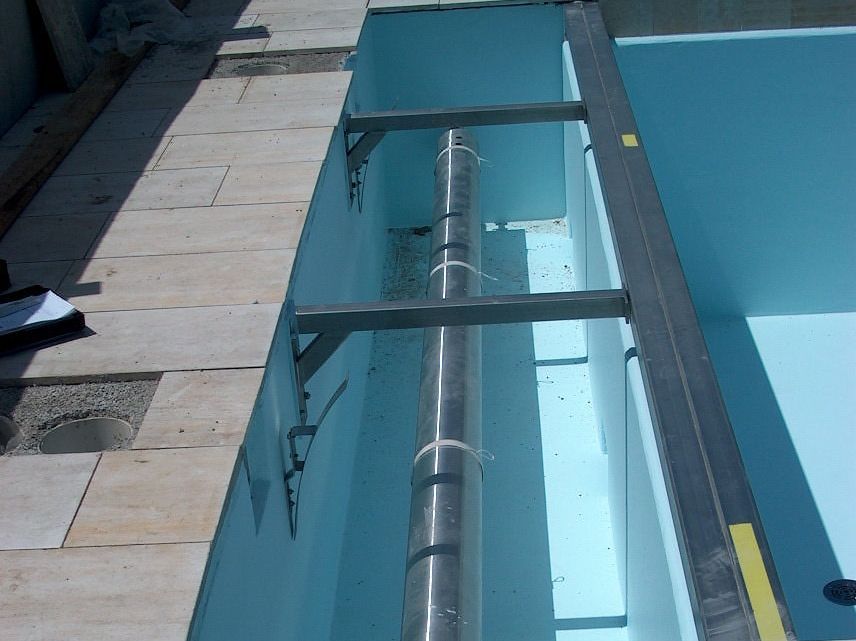

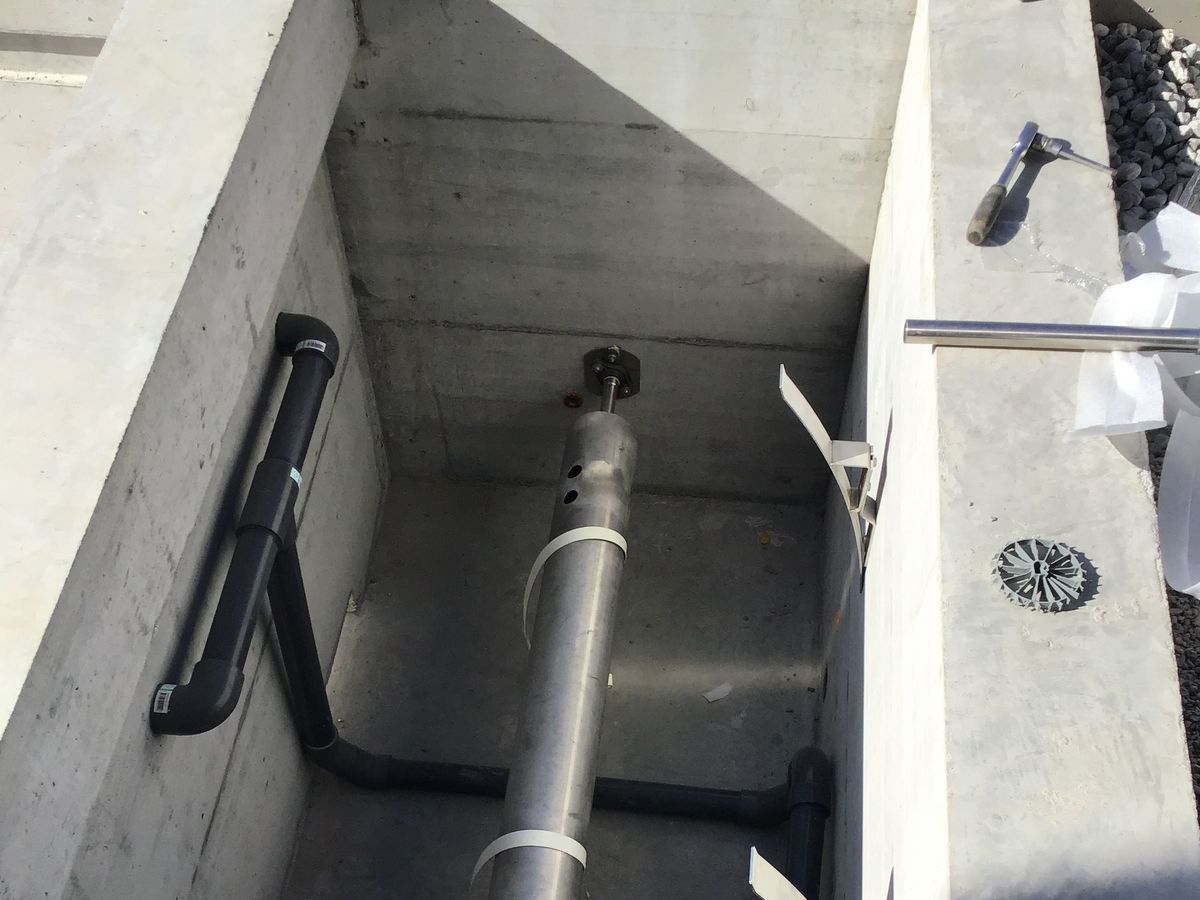

Der Rollladenschacht wird hinter der Beckenrückwand installiert und ist mit dem Wasserkreislauf des Beckens verbunden. Die Abdeckung des Schachts kann durch einen Sturzbalken mit einem zusätzlichen Holzrost oder Steinplatten erfolgen, was weitere Gestaltungsmöglichkeiten bietet.

Optional:

Vorbereitet für bauseitige Steinabdeckung

Rohrmotor, was die Installation und Wartung weiter vereinfacht, da kein separater Motorenschacht benötigt wird.

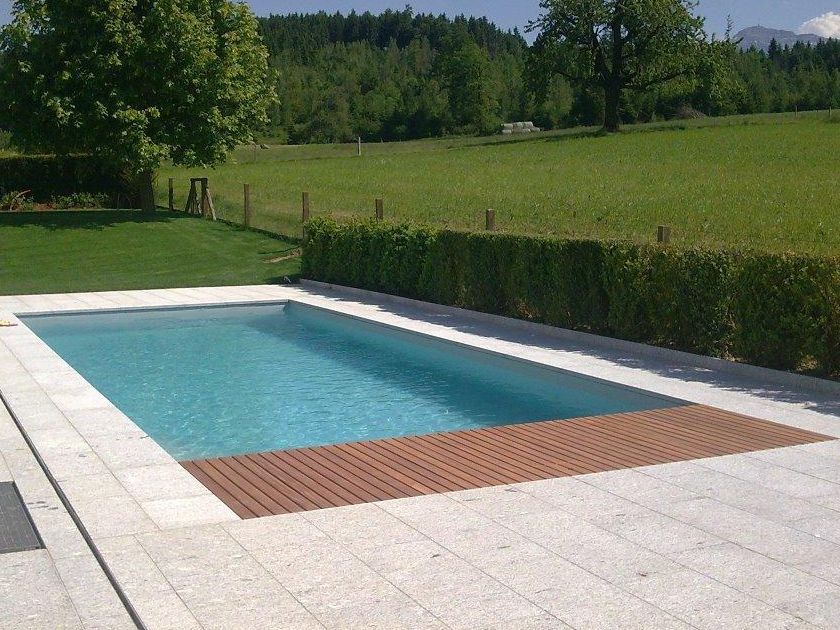

Holzrostabdeckung

Holzarten

Aufrollwelle

Mit einseitig schiebbarer Achse und seitlichen Wandlagern, inklusive Gurten zur Befestigung des Rollladens.

Antriebe

Mit vollständig geschlossenem 24-Volt-Getriebemotor, eingebauten Endschaltern zur Wegbegrenzung, Motorkonsole und Schutzdach. Ausgestattet mit aufgekeiltem Kettenritzel und Rollenkette bzw. Direktantrieb. Flanschlager mit Dichtung und Verbindungswelle im Motorschacht.
Mit vollständig geschlossenem 24-Volt-Rohrmotor, eingebauten Endschaltern zur Wegbegrenzung und direkt in die Aufrollwelle integriertem Motor.

Steuerung

Steuerkasten mit 230/24-Volt-Trafo, alles anschlussfertig auf Klemmenleiste verdrahtet. Mit Schlüsselschalter «AUF-0-ZU» in Nassausführung.

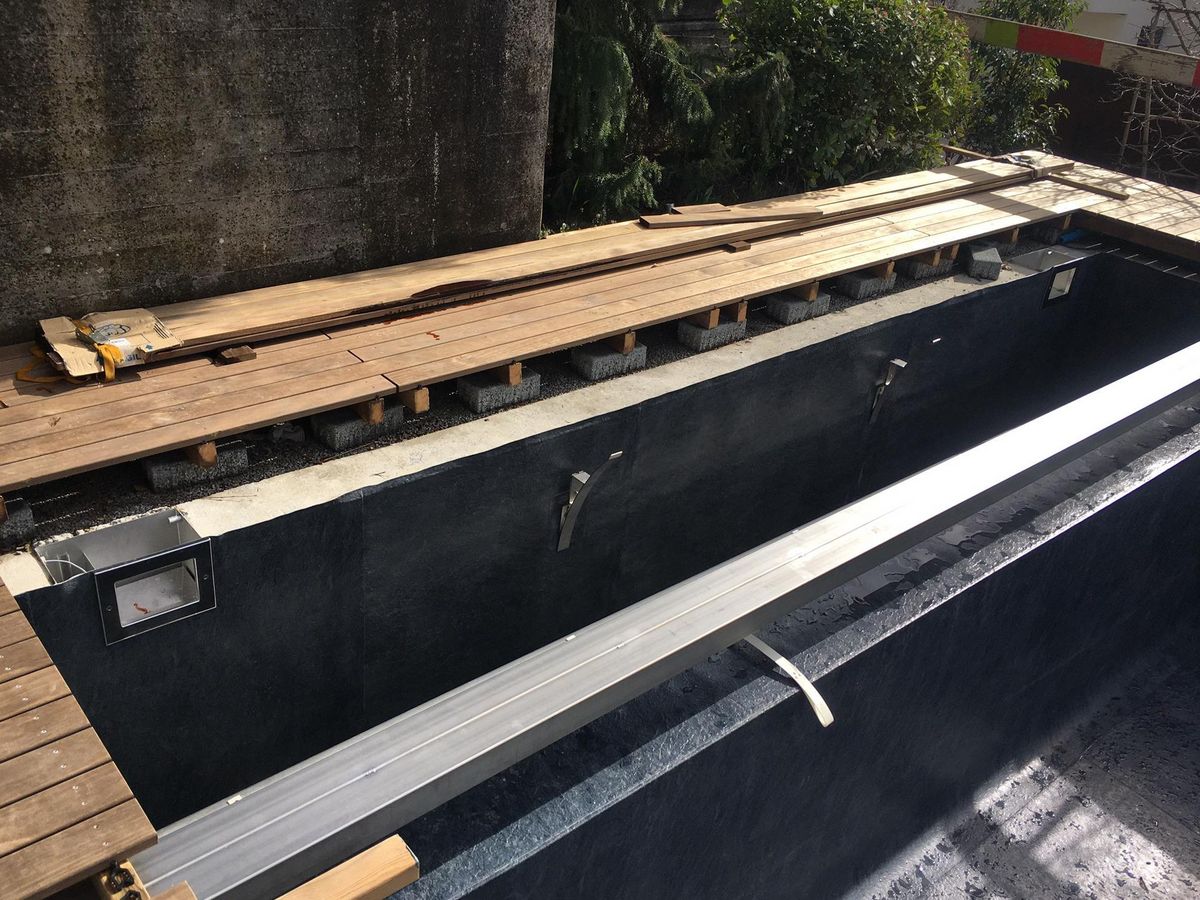

Trägerbalken

Der Trägerbalken aus Rechteckrohr aus Edelstahl 1.4404 wird frei über die Beckenbreite gespannt und beidseitig auf dem Beckenrand montiert.

Rostschutz

Alle mit dem Badewasser in Berührung kommenden Teile bestehen aus rost- und säurebeständigem Edelstahl CNS 1.4404.

Der Unfallschutz unserer Abdeckung ist nur gewährleistet, wenn ein Handlauf, ein Mauervorsprung oder ein Kunststoffbecken mit Auflagefläche verwendet wird.

Technische Dokumente

Massblatt Typ C (288 KB)

Zusätzliche Dokumente für unsere Händler stehen nach dem Login zur Verfügung.
